• CDシリーズ

    一次側回路と二次側回路をガルバニック絶縁し、逆電流を流す2本の一次側導體間の差動電流を検出する場合

    CD - 鉄道電流モニタリングおよび漏れ電流センサ

    CD電流センシング?シリーズは、鉄道アプリケーション（固定設備および車載）での漏れ電流の監視および検出用に設計されています。

    CDセンサの高感度は、各一次導體に流れる主電流のわずか0.1%の差動電流の測定を可能にします。例えば、1000Aの主電流で1Aの差動電流、100Aの主電流で0.1Aの差動電流を測定できます。測定精度は、指定された動作溫度範囲內で約5～10%である。

    CD電流センサは、閉ループFluxgate技術（Cタイプ）に基づいています。

    CD - 特長とメリット

    CD電流センサートラクション

    主な特徴

    • Fluxgate Cタイプを使用したクローズドループ電流センサー
    • UL 94-V0に準拠した絶縁プラスチックケース

    ベネフィット

    • 非常に優れた差動分解能（高い主電流で低い差動電流を測定可能）
    • 測定する差動電流のレベルをユーザーが外部で調整可能（特別な設計により、ハウジングに外部端子があり、そこに調整抵抗が接続される）
    • 特殊な設計により、測定される差動電流の時定數を調整することが可能で、トランスデューサの出力信號を安全システムのトリガーとして使用する場合に便利です。
    • 測定する差動電流のレベルを複數定義できるオプション（トランスデューサは、各電流レベルごとに個別の出力を持つように設計されています。）
    • 一次電流の過負荷に対する保護

    代表的な用途

    CD電流センサは、一般的に牽引アプリケーションで使用されています：

    • 鉄道セキュリティシステム
    • 鉄道固定設備
    • 列車、路面電車、機関車、地下鉄などの車內

    LEM CD - ダウンロードと技術特性

    製品

    在庫を確認

    		ドキュメント一次公稱実効電流電源電圧範囲動作溫度

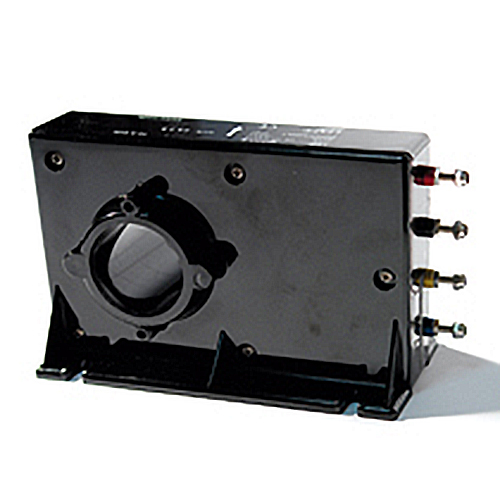

    CD 100-S/SP8Datasheet1 A15 to 15-40 to 85 °C
    CD 1000-S/SP6Datasheet
    3D    		1200 A15 to 24-25 to 70 °C
    CD 1000-S/SP8 Datasheet1200 A48 to 48-25 to 70 °C
