よくある技術的質問

用途の全側面を考慮してください。

トランスデューサーおよびシステム設計を選択するには、特に以下に注意を払い、用途のすべての側面を考慮してください。

• 電力供給要件、ピーク測定、応答時間、di/dt、およびdv/dtなどの電気的要件。
• 開口寸法、全體寸法、質量、材料、取り付け、および振動などの機械的要件。
• 時間と比較した電流分布、最大RMS測定値、熱抵抗、および冷卻などの熱條件。
• 振動、動作溫度範囲、他の導體または磁界からの距離などの環境條件。

重大と考えられる要素を特定してください。

一部の用途は、より複雑性が高く、以下などの重大と考えられる複數の要素を兼ね備えています。

• 電磁干渉
• 重大なコモンモード電圧過渡現象（dv/dt）
• 機械的ストレス（振動、衝撃など）
• 特殊な絶縁要件または部分放電要件
• 特定規格への準拠など

?

試験を実施してください。

最適な方法は、特定のアプリケーション環境で試験を実施することです。これを行えない場合は、御社の設置図およびトランスデューサー動作條件の詳細説明（環境條件の説明、測定される波形のグラフ、誘導子や導電體など付近で障害をもたらす可能性のある要素、磁性體の存在、または他のトランスデューサーの場所など）をLEMにご提供ください。

「直流」または「定格電流（電圧）」とも呼ばれ、トランスデューサーが伝達可能な最大連続熱電流（電圧）です。

もう1つの定義は、連続動作中に溫度が指定値を超えないよう、特定條件下でトランスデューサーを通過することが可能な最大実効電流（電圧）です。これは、50Hzの正弦波信號を使用して測定されます。

測定領域は、非定常狀態での最大測定可能ピーク値を限度とします。

• フラックスゲートを使用したものを含むクローズドループトランスデューサーの例：トランスデューサーは、実際には、電流の印加時間が非常に短く、非反復的な場合に、はるかに高い電流値を測定することができます。そのため、これは、ピーク電流を限度とする動的測定範囲と呼ばれます。この場合、トランスデューサーは、トランスとして動作します（トランス効果）。最大ピーク電流は、負荷（測定）抵抗、バスバー溫度、およびトランスデューサーの構造により決まります。複數のパラメーターが相互作用することがあるため、動的範囲および許容時間（t1～t3）は測定されず、データシートには示されません。?
• オープンループトランスデューサーの場合測定範囲は、磁気回路の飽和または電圧出力段の限度と関連します。

電流を出力する電圧センサーおよび電流センサーは、正しい測定結果を得るために出力に接続される負荷抵抗器（RBまたはRM、測定抵抗器または負荷抵抗器とも呼ばれます）を備える必要があります。

クローズドループトランスデューサーは、電流を出力する電流発生回路を備えています。負荷抵抗器は、御社の用途に合わせた最良の電流?電圧比を定めるよう設定されます。電流信號は、外亂の影響をうけにくく、これは、トランスデューサーの位置とその信號を処理する制御電子回路の間の距離がより大きい場合に重要となります。

測定抵抗器は、安全かつ最適なトランスデューサーの動作を実現するため、規定の範囲內で使用する必要があります。

• トランスデューサーの出力電力段の熱保護のため、抵抗器の最小値が設定されます。これは、一部のトランスデューサーでは0Ωとなる場合があります（計算のため最大電源電圧を考慮します）。
• トランスデューサーの電流?電圧の測定範囲を定めるため、抵抗器の最大値が設定されます。この値は、電気飽和狀態を招かない抵抗値となります。指定のものより値の大きな抵抗器を接続すると、トランスデューサーの測定範囲が縮小されます（計算のため最小電源電圧を考慮します）。

トランスデューサーのデータシート規定値の範囲外の値が必要な場合は、最寄りのテクニカルサポートまでご連絡ください。使用條件により、異なる複數の値（周囲溫度、電源電圧公差、および測定対象の最大電流?最大電圧）を計算することができます。

定格変換比Kは、定格一次電圧または定格一次電流と定格二次電圧または定格二次電流の比をいいます。クローズドループ電流トランスデューサーの場合、巻數比NP/NSは、ほぼKRの逆數となります。たとえば、巻數比1:1000は、ほぼ1000回の二次側巻數（KR?= 1000）および二次電流1mAと、1Aの電流が流れる1個の1次側ターンの比率を示します。

?

?

一次側がゼロの場合の規定の電源電圧でのトランスデューサーの電子回路の最大消費電流で、二次電流ISに追加されます。このパラメーターは、電流出力を備えたトランスデューサーにのみ適用されます。

クローズドループ技術を使用したトランスデューサーのみ、電源およびその限度を定義する場合に特別な注意が必要です。クローズドループ電流トランスデューサーおよびクローズドループ電圧トランスデューサーの動作原理により、消費電流ICは、一次側ゼロ時の固定部分と、測定される電流?電圧の関數（IS）である部分の2つの部分に分けることができます。2番目の部分は、以下のとおり計算することができます。

• 電流トランスデューサーの場合、IS = ピーク一次電流 × 巻數比
• 電圧トランスデューサーの場合、IS = （ピーク一次電圧/一次抵抗器） × 巻數比

トランスデューサーの動作の特徴付けに使用されるステップ応答時間は、一次電流がその最終値の90%に到達する時間とトランスデューサーの出力がその最終振幅の90%に到達する時間の差をいいます。一次電流は、任意のdi/dt傾斜（通常は100A/μs）と、定格電流値IPNに近い振幅を有する電流ステップとして動作する必要があります。

?

LEMは、反応時間（tra）を、出力信號の立ち上がり時間と、IPNの総変動の10%で取得される信號の立ち上がり時間の差と定義しています。

トランスデューサーの動作およびその一次電流の迅速な変化に対応する能力を特徴付けるために使用される「di/dtに正確に反応」という言い回しは、応答時間がIPNの90%で1msを超えない範囲で一次電流が変動することを示します。

周波數帯域とは、別途規定されている場合を除き、0Hzと、3dBの減衰量に対応するカットオフ周波數の間の周波數範囲をいいます。信號の振幅および位相が時間に合わせてどれだけ迅速に変化するかを測定した値です。そのため、周波數帯域が大きいほど、信號パラメーターの変動が速くなります。

3dBの減衰量は、

?

?

定格電流は、コア損失による鉄心加熱により、全周波數帯で考慮することはできません。電力損を安全な水準に維持するには、動作周波數が増大する間に実効電流値を引き下げる必要があります。そのため、データシートに記載の周波數帯域は、低電流での測定結果より得られます。

磁性體およびコア設計、ならびに電流振幅と周波數のスペクトル成分により、コア損失の程度が決まります。コア損失は、下図に示すヒステリシスサイクル內の線で囲んだ領域により引き起こされます。

?

コア損失は、渦電流とヒステリシス損を組み合わせた現象です。

• 渦電流損とは、ファラデーの誘導法則により、磁界を変化させることにより物體內に誘導される電流の環である渦電流が原因となり、磁性體により吸収される電力をいいます。これらの損失は、コアのピーク磁束密度の平方根、周波數、およびコアの積層の厚さに比例します。
• ヒステリシス損とは、磁性體がサイクル狀態に入っているときのエネルギー損失をいい、周波數、コアの體積、ピーク磁束密度の平方根に比例します。

周波數が大きい場合にコアが大きくなるため、これらの周波數における電流振幅を許容水準（トランスデューサーの最高溫度による）に制限することが重要です。これは、低振幅信號が高周波數で許容できない水準の損失を発生させる可能性があるため、基本波電流の最大周波數だけでなく、高調波成分も制限することを意味します。

高周波數用途におけるコア損失のため、トランスデューサーの損失を一定に保つため電流を低下させる必要があります。コアの形狀の複雑さ、ならびにコア損失と周波數の平方根、磁束密度の平方根、およびハウジングによる電力損の依存関係により、周波數に対する実効電流減定格の計算またはシミュレーションは、不可能ではないにしても極めて困難です。

周波數に対する実効電流のディレーティング曲線は、実効一次電流および周波數の両方を変動させてトランスデューサー內の溫度測定を行い、許容最高溫度を超えないことを保証することにより得ることができます。

感度および直線性を測定するため、一次電流DCが0からIPMに設定されたのち、再度–IPMから0に戻されます。

感度Gは、全電流範囲（±IPM間のサイクル）における線形回帰直線の傾きと定義されます。

直線性誤差とは、測定點と線形回帰線の間の正または負の最大差をいい、最大測定値のパーセントで表されます。

?

?

ASIC（特定用途向け集積回路）は、名前が示すとおり、複數の特定機能を1個のパッケージとして提供するよう設計された集積回路です。

ASICの利點は以下のとおりです。

• 全體の精度の向上
• コストの低減
• 小型化
• カスタマイズされた機能
• 妨害要素の存在する環境內での動作の向上
• 品質水準の向上（信頼性、経年変化）

LEMのクローズドループトランスデューサーの大部分は、二極電源電圧（±15 Vなど）とともに使用する仕様となっています。しかしながら、大部分のトランスデューサーは、単一方向電流の測定のため、単極電源から電力供給を受けて動作することもできます。このような場合、以下を考慮する必要があります (solution is not valid for DV and DVL family)。

• 電源電圧は、データシートに示された正電圧と負電圧の合計と等しくなる必要があります（たとえば、±15Vの製品は、+30Vで電圧供給する必要があります）。
• 測定抵抗および最大電流の選択は、トランスデューサーの出力段における過度な電力損を示すものではありません（正しい測定抵抗の評価を受けるため、ご遠慮なくLEMまでご連絡ください）。
• 出力段は、二極電源とともに使用するよう設計されており、測定オフセットを生成することなく出力バイアス電圧の最小化を実現するため、ダイオードを出力と直列に挿入する必要があります（下図を參照）。

?

?

?LEMのポートフォリオには、単極電源専用のトランスデューサーも含まれており、電子回路の設計および仕様は予測される動作條件を前提に定められているため、これらのトランスデューサーの使用が推奨されています。

使用されるトランスデューサーおよび磁性體の種類により、鉄心の殘留束（殘留磁化）が「磁気オフセット」と呼ばれる別の測定オフセットを誘導します。その値は、直前のコアの勵磁により決まり、磁気回路が飽和した後に最大値となります。勵磁は、以下の場合に起こる可能性があります。

• 大きな過負荷電流の印加後
• 電源斷（消失）

?

勵磁により発生したオフセットは、以下の場合に消失します。

• ゆっくりと元の狀態に戻る磁性體により一定時間経過後、自然に消失（これは、非常に時間のかかるプロセスです）。
• 一次電流の適切な反転または専用の消磁サイクルにより、トランスデューサーの消磁を行うことで消失。このプロセスにより、トランスデューサーは、その元の性能を回復することができます。

磁気オフセットを消去するには、消磁を行う必要があります。消磁サイクルでは、低周波數AC電源を使用してB-Hループ全體を通じてコアを駆動した後、B-H動作點を原點に戻して徐々に勵磁を低下させる必要があります。最低でも、全振幅で5サイクルを実施して、サイクルあたり4%以下の速度で円滑に勵磁を低下させてください。これには、60Hzで30サイクルまたは500msが必要となります。

クローズドループデバイスについては、補償コイルが消磁効果を無効化しないようさらに注意を払う必要があります。または、勵磁と反対の極性の適切な信號を発信することにより、コアの部分的消磁が可能です。ここで困難なことは、十分な結果を得るために正確な振幅および期間を定めることです。用途が適切に定義されている場合、経験的に必要な値を計算し、必要に応じてこの修正を適用することが可能です。

複數の國際標準では、電気、熱、およびエネルギーの安全に関連するオペレーターへの危険を許容可能な程度まで軽減することを主な目的として、適用範囲に含まれる設備に適用される安全要件が規定されています。

お客様の用途により、必要な電圧レベル（定格電圧、過電圧カテゴリー）、安全レベル（機能絶縁、基本絶縁、または強化絶縁）、および環境條件（汚染度）が規定されますが、トランスデューサーの設計により、絶縁體の選択（CTI）および最小絶縁距離の考慮により安全な利用を保証する必要があります。

安全標準により、性能基準に基づく設備の空間距離、沿面距離、および固體絶縁の要件が規定されています。これらの安全標準には、絶縁協調に関連する電気試験の方法も規定されています。

?

• 空間距離dClは、2個の導電部品間の空中の最短距離です。規定のインパルス耐電圧に耐えるよう設定する必要があります。海抜2000m以上で使用する場合は、インパルス耐電圧を保証するため、空間距離に補正係數を掛ける必要があります。

?

• 沿面距離dCpは、2個の導電部品間の固體絶縁材の表面に沿った最短距離です。絶縁面沿いのトラッキングによる故障を防ぐようこの距離を設定し、以下を考慮する必要があります。
  • 使用システムの汚染度
  • 絶縁材のＣＴＩ

?

沿面距離は、空間距離以上に設定する必要があります。

?

?

?

部分放電とは、間隙內に発生することの多い絶縁領域の一部で生じる放電です。

間隙內の小さなアーク放電により生じる高溫および紫外線放射の結果として、絶縁層が劣化します。徐々に小さな孔が増え、これらの穴の內部でアークが生じ始めます。最終的には、トランスデューサーの一次部品と二次部品の間で完全な絶縁破壊が起こります。

絶縁劣化部分の増大に數年かかる可能性がある場合でも、この最終段階には、1回または複數回の通電期間だけで到達します。

?

部分放電試験の目的は、LEMのトランスデューサーの長期間使用を保証することです。固體絶縁（ポッティングおよびハウジング）が長期的に以下の大きな電圧応力に耐えることを保証します。

• 繰り返しピーク電圧
• 最大の定常狀態電圧
• 長期的な一次過電圧

?

?

?

?

LEMのデータシートでは、10pCレベルでの部分放電消滅電圧Ue（舊データシート）または部分放電試験電圧Ut（最新製品）の値を示しています。

?

試験の結果は、バスバー（一次導體）の形狀およびトランスデューサーの開口部內の母線の位置に強く依存します。

• 角度を付けたり、鋭利な形狀の母線を用いたりしないことをおすすめします（コロナ放電発生のリスクが生じます）。

?

? ? ??

?

?

?

?

?

?

?

?

?

• 母線は、開口部內で中央に寄せる必要があります。
• 母線の寸法：
  • 初期設定では、LEMでの試験は、想定される最悪のケースである開口部（內部チューブとの接點）を埋める母線で行われます。
  • 特定の母線の寸法は、お客様から要求していただくこともできます。母線の寸法および位置をUt値とともに指定する必要があります。

無線ネットワークが有効な場合、メッシュゲートがメッシュネットワーク內で通信しているすべてのデバイスのModbusアドレスを一群のレジスター（2-17：有効なEndNodeデバイスリストのビットマップ）內に報告します。各デバイスは、Modbusレジスター347番から完全なデバイスIDを個別に要求できるよう、一意のアドレスを有する必要があります。下位バイトはModbusアドレスを報告し、上位バイトは以下の表を參照して、正確なデバイスの種類を示します。
?

EMNデバイスの場合、適用すべき正確なEMNモデルおよび相対倍率を示すモデルコンフィギュレーションレジスター（レジスター49番）を読むことをおすすめします。Modbusアプリケーションは、定期的に新たに有効化または無効化されたデバイスをスキャンする必要があります。

各デバイスについて、一部特定のModbusレジスターは、レジスター204番のRSSI（受信信號強度情報）およびレジスター201番から203番までのホップ情報などのネットワーク情報を提供します。

このデータは、無線ネットワーク（すなわち無線リンクの強度およびデバイスからメッシュゲートへのデータパス）を可視化してくれるため、設置中および保守作業中に非常に役に立ちます。

これは、ノード數が特定タイプのメッシュゲートで許可されている數量を超えた場合に発生します。MeshScapeネットワーク監視アプリケーションが詳細なエラーメッセージを表示します。ご使用のメッシュゲートのタイプを確認してください。これはほとんどの場合、デバイスID「170.247」のMG 6424-10（メッシュノードを含め10デバイスまで）です。

このような場合、メッシュゲートは、より多くのノードを管理することのできるモデルにアップグレードする必要があります（LEMに戻る）。

各メッシュデバイスは、ランプの點滅によりメッシュゲートと通信していることを示します。

• EMN：通常動作では、ランプが2秒に1度の割合で點滅します。「2回連続點滅した後に1秒間隔が空く」シーケンスは、無線通信が確立されていないことを示します。
• メッシュノード：STSランプが點滅中（1個の経路を検出）または常時オン（複數の経路を検出）
• その他のモジュール：
  • 外部供給時：STSランプが點滅中（1個の経路を検出）または常時オン（複數の経路を検出）
  • 內部バッテリーにより給電される場合、デバイスがオンになった（內部スイッチ）時にのみランプ情報が報告され、その後ランプがオフになります。

何らかの理由で無線通信が切斷された場合、すべてのデバイス（メッシュノードを含む）は、メッシュゲートにより設定されたチャンネルと同期するため、すべてのチャンネル（11～26）をスキャンします。

各デバイスは、2.4GHzから2.5GHzの特定の周波數に対応する最後に利用可能となったチャンネルを使用して起動します。全周波數範囲がスキャンされたら、繰り返しスキャンするために各デバイスが再起動します。そのため、メッシュネットワークがかなり大規模な場合、メッシュゲートへの給電が回復したら、メッシュゲートは、暗黙に定義されたすべてのメッシュノードがまず同期を取り、すべてのエンドノードに通信させるよう求めます。このインターバル時間中に、別のチャンネルのスキャンが行われます。

実際には、これには數分から1時間かかります。

適切に設定されている場合、デバイスがお互いの無線範囲內に設置されている同じ拠點に複數のネットワークを導入することができます。

ネットワーク間のクロストークを防ぐため、各ネットワークは、以下の條件に従って設定する必要があります。

• 各ネットワークが一意のグループIDおよび他のネットワークとは別のチャンネルを有すること。
• 拠點內の各デバイス、特にメッシュゲートおよびメッシュノードは、所屬するネットワークに関係なく、一意のデバイスIDを有すること。メッシュゲートの場合、デバイスIDの下位バイトが247に固定されており、デバイスIDの上位バイトがタイプ識別のためLEMによりコード化されているため、これは、たとえばデバイスIDの上位バイトを最新のものに繰り上げることで（既定値の200.247から201.247へ）変更することを意味します。

各オンラインデバイスのRSSI値が正しくても、ネットワークが以下の理由で不安定となる場合があります。

1. EMNおよびメッシュノードが多すぎることによるデータトラフィックの飽和。EMNブロードキャストのインターバルを以下の式で算出したノード數に従い増やす必要があります。?最小インターバル（秒） = 2 × MN + EMN?アプリケーションノート『EMNブロードキャストおよびサンプリングインターバル時間の再プログラミング手順』（こちらからダウンロード）を參照してください。?
2. 同じ周波數での他の無線ネットワーク通信による無線の混亂。この場合、メッシュゲートのチャンネルを変更するだけで、異なるメッシュネットワーク向け無線チャンネルを選択することができます。この機動性のおかげで、すべてのスレーブデバイスがメッシュゲートをスキャンし、同じチャンネルと同期します。?なお、同期が完了するまで數分かかります。必要な時間はネットワークの規模および構成により決まります。

理論上は、エンドノードとメッシュノード間で使用されるメッシュノードの數には限度はありません。ただし、実際には、以下の點に注意を払う必要があります。

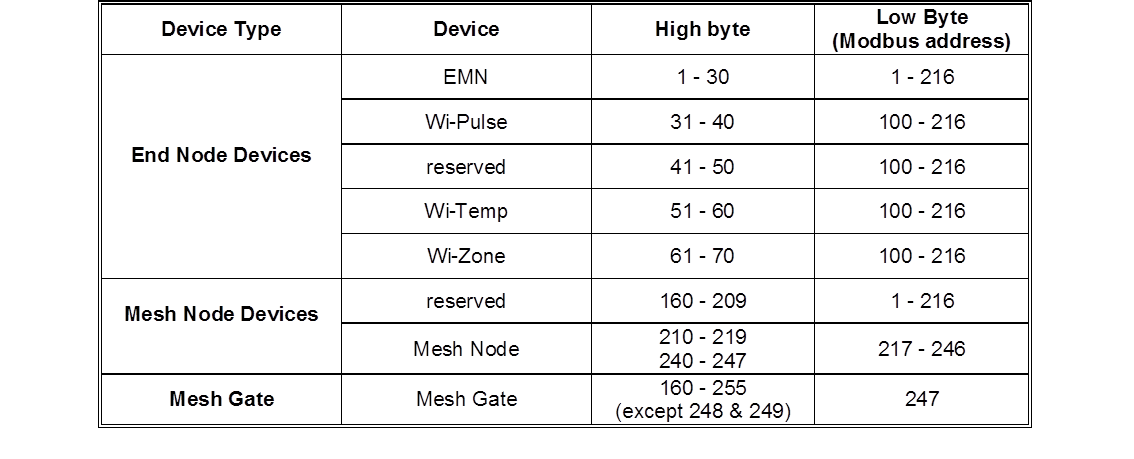

• 各メッシュノードおよびメッシュデバイスは、一意のModbusアドレスを有する必要があります。これは、メッシュゲートには246臺以下のデバイスしか追加することができないことを意味します。

• また、取り扱い可能なデバイス數は、メッシュゲートの種類により決まります。MG-6424-10は合計10臺、MG-6424-100は合計100臺、MG-6424-200は合計200臺のデバイスに限定されます。
• 最終的には、最小ブロードキャストインターバル時間により、以下の公式に従い、デバイスに別の限度が設けられる場合があります。最小インターバル（秒） = 2 × MN + EN

特に既定値が20秒のEMNについては、多數のメッシュノード（MN）を含む構成ではこの設定値を引き上げる必要があります。アプリケーションノート『EMNブロードキャストおよびサンプリングインターバル時間の再プログラミング手順』（こちらからダウンロード）を參照してください。

MeshScapeネットワークモニターおよびメッシュデバイスのModbusレジスター201番で報告されるホップ數は、デバイスからメッシュゲートまでの無線経路內の無線リンク數（「ノード間ホップ數」）を示します。

?

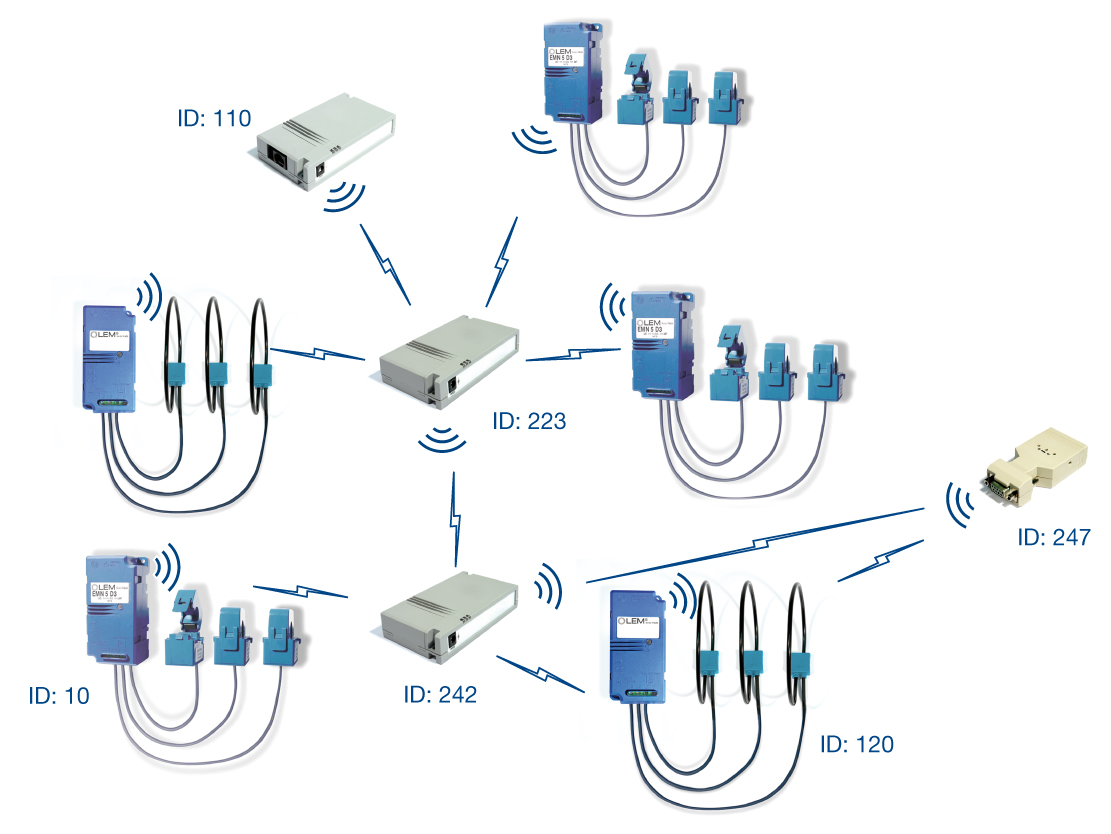

上記の例のネットワーク構成：

• ID「xxx.10」のEMNのホップ數は2です。すなわち、ID「xxx.242」のデバイスのホップ數1（レジスター202番で報告の「第1ホップ」）と、そのデバイス（レジスター203番で報告の「最終ホップ」）からメッシュまでのホップ數1を合わせた合計ホップ數2です。この場合、「第1ホップ」と「最終ホップ」は同じデバイスです。
• ID「xxx.223」のメッシュノードのホップ數も、ID「242」のノードを介して2となります。
• ID「xxx.110」のWi-Pulseのホップ數は3です。すなわち、ID「223」のノード（レジスター202番で報告の「第1ホップ」）のホップ數1、ID「223」のノードからID「242」のノードまでのホップ數1、最後にこのノード（レジスター203で報告の「最終ホップ」）からメッシュゲートまでのホップ數1の合計ホップ數3です。
• ID「xxx.120」のEMNは、メッシュゲートに直接接続されているため、ホップ數は1となります。

?

一部のネットワークは、各デバイスのホップ數の少ない多數のメッシュノードで構成されているものもあります。連続するより多くのメッシュノードで構成する必要があるため、ホップ數がより多くなるネットワークも存在します。

MeshScapeネットワークモニターソフトウェアは、使用試験に役立つ以下の情報を提供します。

• 各ステータス、タイプ、省略していないデバイスID、個別RSSI、第1ホップと最終ホップを含むホップ數（選択した経路を示す）を含むすべての有効デバイスのリスト
• ネットワークのグループIDおよびチャンネル番號（メッシュゲートからの情報）

?

最終アプリケーションがネットワークの構成および設定を報告または表示できるよう、このデータは現在、すべてModbusレジスターより入手可能となっています。この情報にアクセスするためにModbusからメッシュゲートとの通信を標準（MACS）モードに切り替える必要がなくなりました。

誤った倍率の適用によりエラーが生じている可能性が高いと思われます。ユーザーガイド（4.2.2項）（ここからダウンロード）に記載の表を確認してください。なお、EMN/SP2モデルについては、別の表を使用してください。

UTCレジスターの値は恒久的に保存されず、電源再投入後に0から再始動されるため、メッシュゲートをオンにするたびに必ずUTCレジスターを設定してください。また、メッシュゲートは定期的にすべてのメッシュデバイスを自身のUTC値に再同期させる役割を擔っているため、同期ずれ防止のためUTCレジスターを定期的に設定することが推奨されています。

內部マイクロプロセッサーがあまりに頻繁にModbusアクセスを管理しなければならない場合、これがボトルネックとなり、無線通信の速度低下を招きます。そのため、あまり急速にポーリングを行うのではなく、最小期間（通常は1秒）を尊重することが推奨されています。同じ考えで、メッシュゲートは、あまりに多くのModbusコマンドを一時記憶することはできず、連続して數回、通常は10回未満のModbusアクセスしか許容しません。

他方、30分間メッシュゲートへのModbusアクセスが行われない場合は、必ずすべての內部レジスターの內容が消去されます。當然ながら、內部レジスターの大部分は無線通信で伝達される新しいデータで更新されますが、30分に近い間隔でポーリングを行う場合、一部のデータを0として読み込むこととなります。

LEMが提供する無料ソフトウェア（EMNモニター、MeshScapeネットワークモニターなど）を使用して実行できるでしょうか？

カウンターは、該當のModbusレジスターにアクセスすることによってのみリセットすることができます。これらのレジスターは、MeshScapeネットワークモニターまたはMeshScapeプログラマーではなく、Modbusアプリケーションを使用しなければアクセスできません。

ただし、EMNモニターは、このリセット作業を行うための「自動」手順を提供していません。このアプリケーションは、使いやすいデモ用無料ソフトウェアで、これを使用して消費エネルギーをグラフで報告することができます。

Windows OSで動作するModbus Pollなどの一部の基本ソフトウェアを使用すると、Modbusレジスターに直接アクセスし、レジスターのアドレス52番に対しデータ0x01を使用して「Write Multiple」コマンドを実行することができます。

なお、ある1つのリソースに対応するModbus Write Multiple Registers（コード0x10）をWrite Single Register（コード0x6）に自動的に移行する「スマートPLC」を使用している場合は、Write Single Registerはメッシュゲートには受け付けられません。そのため、リセットコマンドを送信して、インターバル時間（既定値は5分）を上書きするため、連続した2つのレジスター52番（コマンド用語）および53番（記録インターバル時間）にModbus Write Multiple Registersを強制的に移行することができます。

Modbusの書き込みはまず、タイムアウトエラーを防ぐため、例外コード「05」を有するメッシュゲートにより認識されます。このメッシュゲートは、無線でコマンドを該當EMNに送信することにより、デバイスがコマンドを処理していることを通知します。これを行うには、完全な無線通信交換が必要で、これには數分かかります。そのため、この処理が終了したか判斷するためにレジスターのポーリングを行うことが通常は推奨されています。

すべてのEMNデバイスは、有効電力に関するIEC 62053に規定のクラス1に認定されています。これは、全體的な精度が定格電流値（Ipn）の10%から120%の範囲で99%を上回ることを意味します。これらは、無効電力についてはクラス3に認定されています（最大誤差3%）。

ランプがまったく點滅しない場合、EMNデバイスは確実に通電していません。

外付けDC 24V電源を必要とする特定のEMN D3/SP2を除き、すべての標準EMNデバイスは、L1入力ラインおよびニュートラル（N）入力ラインから電力供給を受ける自己給電式です。そのため、少なくともL1ラインおよびNラインを接続する必要があります。

標準のEMNデバイスに給電するため、少なくとも2本のライン（L1およびN）を接続する必要があります。

また、電力計であるEMNは、電力測定のため電流および電圧のサンプルを必要とします。電流は、それぞれが1つの電気的位相に割り當てられたCTセンサーまたはRTセンサーにより測定され、電圧は、対応する位相に接続する必要のあるL1、L2、L3、およびN（3相およびニュートラル）の各ラインより測定されます。

EMNの周波數が50～60Hzの範囲外の場合、ランプは3度點滅します。周波數測定はラインL1で実施されるため、周波數が規定範囲（45～65Hz）外の場合、または電圧が70Vrms未満の場合、この出力を確認してください。

前回EMNの電源を切ったときに発生したEEPROMチェックサムエラーを報告するため、ランプが5回點滅します。主な原因は、Modbusの書き込みアクセスが電源オフシーケンス中に実施されたときにパラメーター修正が適切に完了しなかったことです。このようなエラーは恒久的に殘るものではなく、新たに正しく電源オフ/オンサイクルが実施されたら、ただちにエラー信號は消去されます。

このようなトラブルを防止するため、EMNの電源を常にオンにしておくことをおすすめします。理想的には、EMNに故障中も電力の低消費またはゼロ消費を監視させるため、安全電源（UPS）を備えることが望まれます。

1つ以上の位相で負の有効電力値が存在する場合、該當のCTまたはRTが電流に合わせて正しい方向に取り付けられており、正の有効電力値がトランスデューサーの矢印で示されているかを確認してください。また、位相が正しく割り當てられているか（L1にはCT1またはRT1、L2にはCT2またはRT2、L3にはCT3またはRT3）を確認してください。

無効電力値は、負荷の種類により負になる場合があります。

Q (VAR) = Ueff × Ieff × sin φ、φは電流/電圧位相差

sin φ <0 in case of a capacitive load

誘導負荷の場合、sin φ > 0

純抵抗負荷の場合、sin φ = 0

Modbusレジスターテーブル全體を更新するには、各EMNデバイスが3個のデータパケットをメッシュゲートに送信する必要があります。各パケットは、最大サイズを有します。初期設定では、EMNデバイスは、約20秒ごとに定期的に新しいパケットを送信するよう設定されています。

実際には、マイクロコントローラーがタイムスタンプの加算とその送信を擔うエンドノードの無線通信向けにデータパケットを準備します。想定される高優先度のエンドノードタスクによっては、この作業には20±1～2秒かかります。そのため、1分（3×20秒）とすべきインターバル時間は、數秒単位で変動することがあります。

カウンター內の新しい値にEMN內部クロックよりもたらされる正確な（1秒の精度）時間のタイムスタンプが付されるため、この変動は重要ではありません。そのため、カウンターの値にアクセスする場合、アプリケーションはModbusレジスター24番、25番、26番のタイムスタンプ情報も読み取る必要があります。これらのタイムスタンプ情報は、分単位の精度で同期していません。

インターバル時間を使用するレジスター（「記録インターバル」レジスター）については、この內部EMNプロセスがインターバル時間と同期し、データがこの正確な時間に保存される場合と同様とはなりません。この場合、Modbusレジスター28番、29番、30番のタイムスタンプ値は、記録インターバル時間の正確な倍數です。

各EMNモジュールには獨自のUTCレジスターおよびクロックが備わっています。

UTCレジスターは、1970年1月1日以降に経過した秒數が保存されます。

この日時情報は、電源オフ時には保存されません。そのため、電源をオフにした後オンにすると、EMNは、レジスターがメッシュゲートと再度同期するまで、1970年1月1日のタイムスタンプが付されたデータから送信します。メッシュゲートは、ネットワーク內のすべてのモジュールに定期的に自身の日時の値を無線で送信します。

そのため、アプリケーションがUTCレジスター19番（MSW）および20番（LSW）に1回のアクセスで書き込むことにより定期的にメッシュゲートの日時を更新することが重要です。

アプリケーションノート『EMNブロードキャストおよびサンプリングインターバル時間の再プログラミング手順』（こちらからダウンロード）を參照して、EMNおよびメッシュノードデバイスの臺數により、既定のデータ更新期間（60秒）を変更することができます。

1臺のEMNデバイスがメッシュゲートと直接通信する（メッシュノードを使用しない）最も単純な例では、ブロードキャスト間隔を1秒まで短縮し、Modbusレジスターを3秒ごとに更新することができます。

メッシュノードが使用される場合、EMNブロードキャスト間隔は3秒まで短縮することができ、Modbusレジスターテーブル全體を9秒ごとに更新することができます。

EMNは、特定のガイドラインに従って金屬キャビネット內に設置することができます。Wi-LEMユーザーガイド（こちらからダウンロード）を參照してください。

• 電気ケーブルの中間にEMNを設置しないでください。
• アンテナがキャビネットのドアスリットまたは開口部に向く側に設置してください。
• キャビネット外の付近（5m以內）に別のMeshNodeを意図的に設置しないでください。

複數のEMNをDINレールに設置する場合、以下の図の矢印で示されるアンテナの來る左側に空きスペースを確保することをおすすめします。経験的に、この間隔を少なくとも20mm確保しなければならないことが分かっています。

他の物體または導體/ケーブルについても、同じ間隔を確保する必要があります。

CT/RTは、EMNの一部です。ケーブルは、ケース內のプリント回路基板に直接はんだ付けされます。デバイス全體の工場での較正プロセスに依存するEMNの性能に影響を及ぼすことなく（たとえば導管またはキャビネットの穴にケーブルを通すために）ケーブルを取り外すことはできません。CTまたはRTを十分に幅広い導管または穴にすべて通すことが唯一の方法です。

EMNでは、蓄積された有効電力値および無効電力値が32ビットの符號付きレジスター（すなわち2個のModbusレジスター）に保存されます。値には符號が付され、31ビットが有効ビットで、EMNは値0x7fff ffff（10進値で2,147,483,647）まで保存することができます。最大電力値を取得するため、この最大レジスター値を倍率で割る必要があります。

たとえば、5AタイプのEMNでは、各カウンター値を8で割る必要があり、最大有効電力は268,435,456Whです。倍率が0.8の50AタイプのEMNは、2,684,354,558Whまで測定可能です。

実際には、倍率は定格範囲値に反比例するため、EMNの種類に関係なく、以下の計算の結果は同じとなります。

5A EMNにより測定される最大電流（定格電流の120%、すなわち6A）を考慮すると、最大許容電圧（300V）が掛けられた場合に、6A×300V = 1800Wの最大負荷が1位相で得られます。EMNは、この事例では、ロールオーバー前に149,130時間、すなわち6213日、17年以上までカウントし、各位相に最大負荷がかかる場合に3相の合計を報告するレジスターについては事実上6年までカウントすることができます。

EMNでは、特定のインターバル時間中に記録された有効電力値および無効電力値は、16ビット符號付きレジスターに保存されます。そのため、Raw値は、倍率で割る前は32,767に限定されます。記録インターバル時間が既定の5分より長い狀態で負荷電流値が高まった場合にこの限度に到達します。Wi－LEMユーザーガイド第7版4～5ページ（こちらからダウンロード）に記載の表を參照してください。なお、3相の合計を報告するレジスターで最初にオーバーフローを起こします。

例として、最初のオーバーフローは、電流がIpnの約85%の合計に10分のインターバル時間で起こります。

內部のオン/オフスイッチを確認してください。

1. 最大入力電圧 3.3V
2. ジャンパーにより選択可能な入力インピーダンス
3. 高レベル入力最小0.8V、低レベル入力最大0.15V

Wi-Pulseに関しては、內部電子回路は3.3Vで給電され、特にプルアップ抵抗（3.3Vまで）が入力に設定されます。そのため、開放コレクター回路からこのような入力を駆動すること、これに該當しない場合は、入力が3.3Vを絶対に超えないことを保証することが推奨されています。これを守らない場合、內部電子回路が損傷することがあります。各カウンターについて、1.5KΩの場合L、10KΩの場合M、100KΩの場合Hと表示されたジャンパー付き入力プルアップ抵抗器を選択することができます。

入力は、初期設定として100Kでプルアップするよう設定されており、33uAパルス駆動が可能です。より大きな電流（330uAまたは2.2mAなど）を駆動する必要がある場合、入力特性をパルス計出力およびケーブル特性に合わせて調整することができます。これらの入力で許容可能な電圧レベルを得ることが目的です。

入力は、電圧が0.8Vを上回る場合は論理レベルが高く、0.15Vを下回る場合は論理レベルが低いと考えられます。

Wi-LEMユーザーガイド（こちらからダウンロード）で説明のとおり、Wi-Temp、Wi-Zone、Wi-Pulseのインターバル時間は、レジスター363番內で5、6、10、12、15、20、30、または1分のうちいずれかの値に調整することができます。

初期設定では、Wi-Zone、Wi-Temp、およびWi-Pulseは、試運転中のオンラインデバイスの検出を早めるため、インターバル時間が1分に設定されています。消費電力を抑え、バッテリーの壽命を延ばすため、少なくともインターバル時間を5分に変更することを強く推奨します。

インターバル時間が短いほど、デバイスがより頻繁に通信を行うため、消費電力が大きくなります。

インターバル時間が1分の場合、バッテリーの壽命は、最長で単4電池3本で最大1年と予測されます！
