LAシリーズ

直流?交流パルス電流の測定（0.25 ARMS～500 ARMS 標準値）、ガルバニック絶縁付き

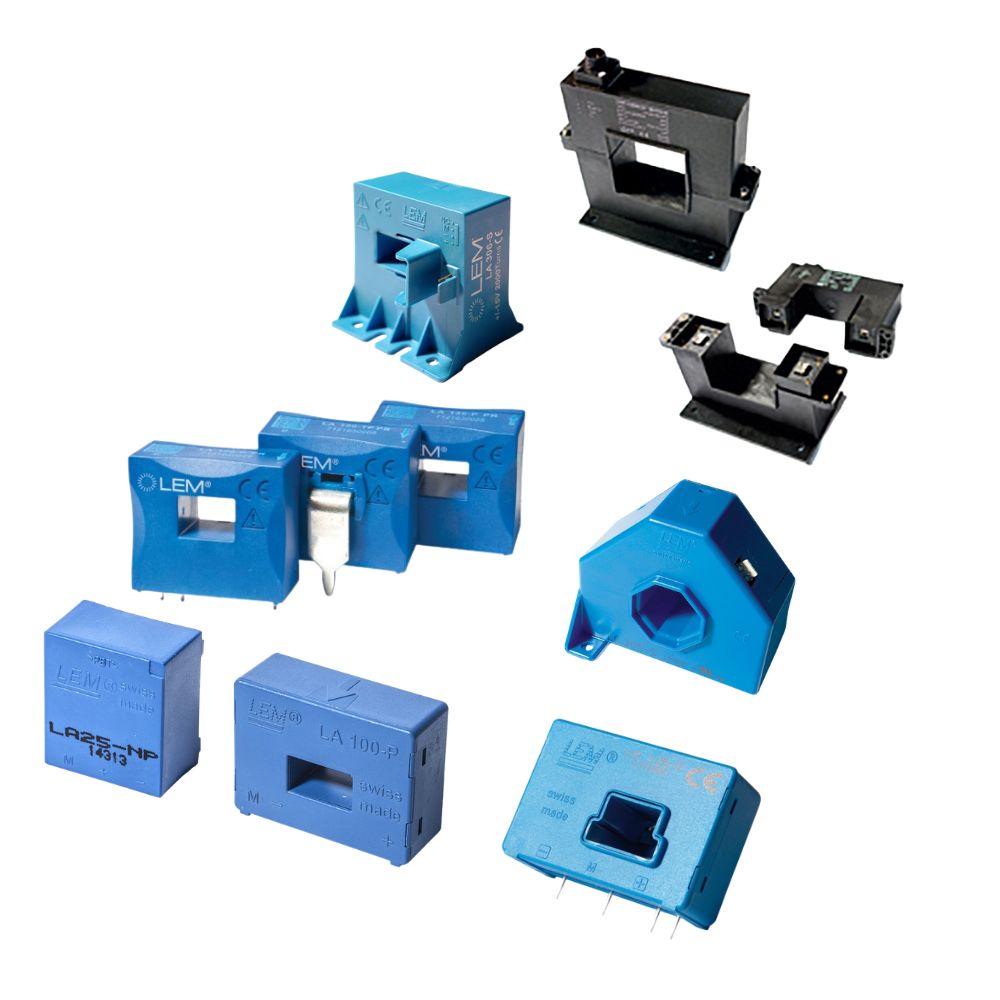

LAシリーズ – 電流センサ

LAシリーズ電流センサは、一次回路と二次回路間の強化されたガルバニック絶縁を提供しながら、直流、交流、パルス電流の精密測定を目的として設計された閉ループ式ホール効果変換器です。モデルに応じて5アームズから500アームズまでの幅広い公稱電流範囲をカバーし、産業用および鉄道環境における多様な統合要件に対応するため、複數のフォームファクタと取り付けオプションを提供します。

ロサンゼルス製部品の大半はプリント基板（PCB）実裝向けに設計されており、コンパクトなハウジングとプラグ型接続に適した主導體開口部を備え、サイズはモデルによって異なります。これらのPCB実裝型センサは優れた精度と高速応答性で知られ、産業用途に極めて適しています。

LA 205、LA 305、LA 306などの高電流モデルはパネル取付を想定しており、より太い導體を収容するためより大きな一次側開口を備えています。LA 306モデルは特に産業用途向けに設計されています。

LA 200-500 SDは、LAシリーズの中でも獨自の製品です。スプリットコア方式のパネル取付型電流センサで、67×67mmの大型開口部を備え、既存導體の周囲への取り付けが容易です。閉ループ式ホール効果技術を採用し、高精度かつ高速応答を実現。特に牽引電流や鉄道電流の測定用途に適しています。

LAシリーズ全體において、閉ループ構造、ガルバニック絶縁、最適化された機械設計の組み合わせにより、過酷な環境下でも信頼性の高い精密な電流測定を実現します。

LAシリーズ – 特徴と利點

主な特徴

閉ループ（補償型）ホール効果電流トランスデューサ
一次回路と二次回路間のガルバニック絶縁
UL 94-V0認定絶縁プラスチックケース
標準電流出力
大半のモデル（LA 25～LA 200、LA 130/150、LA 55/100）向けPCBマウント設計
高電流モデル向けパネル取付設計（LA 205、LA 305、LA 306）
LA 200～500 SD向けスプリットコア設計（一次導體を切斷せずに設置可能）

メリット

優れた精度
非常に良好な直線性
低い溫度ドリフト
最適化された応答時間
広い周波數帯域幅
外部磁気干渉に対する高い耐性
挿入損失なし
電流過負荷耐性

代表的な用途

産業用途

（LA 200–500 SDを除くすべてのLAモデルは、主に産業用途向けに設計されています。）

交流可変速ドライブ及びサーボモータードライブ
直流モーター駆動用靜止型コンバータ
バッテリー給電アプリケーション
無停電電源裝置（UPS）
スイッチング電源（SMPS）／SPMS
溶接アプリケーション用電源裝置

牽引アプリケーション

（LA 200–500 SD、スプリットコア版のみ

推進?制動チョッパ
推進コンバータ
補助コンバータ
バッテリー充電器
エネルギー計

LEM LA – ダウンロードと技術的特性

製品	文書	額面金額	供給電圧範囲	動作溫度
LA 25-NP	Datasheet 3D	5 A, 6 A, 8 A, 12 A, 25 A	15 to 15	-40 to 85°C
LA 25-NP/SP11	Datasheet	1 A	15 to 15	0 to 70 °C
LA 25-NP/SP39	Datasheet	2 A	15 to 15	-40 to 85°C
LA 25-NP/SP13	Datasheet	0.5 A	15 to 15	-40 to 70°C
LA 25-NP/SP14	Datasheet	0.25 A	15 to 15	-10 to 70 °C
LA 25-NP/SP38	Datasheet	0.4 A	15 to 15	-40 to 85°C
LA 25-NP/SP25	Datasheet 3D	5 A, 6 A, 8 A, 12 A, 25 A	15 to 15	-40 to 85°C
LA 25-NP/SP34	Datasheet	1.5 A	15 to 15	-40 to 85°C
LA 25-NP/SP7	Datasheet	2.5 A	15 to 15	0 to 70 °C
LA 25-NP/SP8	Datasheet	2 A	15 to 15	0 to 70 °C
LA 10-PB	Datasheet 3D	10 A	15 to 15	-20 to 80°C
LA 25-NP/SP9	Datasheet	1.5 A	15 to 15	0 to 70 °C
LA 35-NP/SP3	Datasheet	17.5 A	15 to 15	-25 to 70 °C
LA 35-NP	Datasheet 3D	7 A, 8 A, 11 A, 17 A, 35 A	15 to 15	-25 to 70 °C
LA 25-P	Datasheet 3D	12,5 A	12 to 15	-25 to 85°C
LA 55-P	Datasheet 3D	50 A	12 to 15	-40 to 85°C
LA 55-P/SP1	Datasheet 3D	50 A	12 to 15	-40 to 85 °C
LA 55-P/SP11	Datasheet	50 A	15 to 15	-40 to 85 °C
LA 55-P/SP2	Datasheet	50 A	14 to 14	-40 to 85 °C
LA 55-P/SP21	Datasheet	50 A	12 to 15	-40 to 85 °C
LA 55-P/SP23	Datasheet	50 A	12 to 15	-40 to 85 °C
LA 55-P/SP26	Datasheet	50 A	12 to 15	-40 to 85 °C
LA 55-P/SP7	Datasheet	50 A	12 to 15	-40 to 85 °C
LA 55-TP	Datasheet 3D	50 A	12 to 15	-40 to 85 °C
LA 55-TP/SP1	Datasheet	50 A	12 to 15	-40 to 85°C
LA 55-TP/SP27	Datasheet	50 A	12 to 15	-40 to 85°C
LA 55-TP/SP28	Datasheet	50 A	12 to 15	-40 to 85°C
LA 100-TP/SP2	Datasheet	60 A	15 to 15	0 to 70 °C
LA 100-P/SP6	Datasheet	85 A	12 to 15	-40 to 85°C
LA 100-P	Datasheet	100 A	12 to 15	-40 to 85 °C
LA 100-P/SP13	Datasheet	100 A	12 to 15	-25 to 70 °C
LA 100-P/SP4	Datasheet	100 A	12 to 15	-40 to 85 °C
LA 100-TP	Datasheet	100 A	12 to 15	-40 to 85 °C
LA 100-TP/SP10	Datasheet 3D	100 A	12 to 15	-40 to 85 °C
LA 100-TP/SP7	Datasheet	100 A	12 to 15	-40 to 85 °C
LA 125-P	Datasheet 3D	125 A	12 to 15	-40 to 85°C
LA 125-P/SP1	Datasheet 3D	125 A	12 to 15	-25 to 85 °C
LA 125-P/SP16	Datasheet 3D	125 A	12 to 15	-25 to 85 °C
LA 125-P/SP3	Datasheet	125 A	12 to 15	-25 to 85 °C
LA 125-P/SP4	Datasheet	125 A	12 to 15	-40 to 85 °C
LA 125-P/SP7	Datasheet	125 A	12 to 15	-25 to 85 °C
LA 130-P	Datasheet 3D	130 A	12 to 15	-40 to 85°C
LA 130-P/SP1	Datasheet 3D	130 A	12 to 15	-40 to 85 °C
LA 150-P	Datasheet 3D	150 A	12 to 15	-40 to 85 °C
LA 150-P/SP1	Datasheet 3D	150 A	12 to 15	-40 to 85 °C
LA 150-TP	Datasheet 3D	150 A	12 to 15	-40 to 85°C
LA 150-TP/SP1	Datasheet 3D	150 A	12 to 15	-40 to 85°C
LA 205-S/SP15	Datasheet	200 A	12 to 15	-40 to 85°C
LA 200-P	Datasheet 3D	200 A	12 to 15	-40 to 85°C
LA 200-P/SP10	Datasheet	200 A	12 to 15	-25 to 85 °C
LA 200-P/SP12	Datasheet	200 A	15 to 15	0 to 45 °C
LA 200-P/SP14	Datasheet 3D	200 A	15 to 15	-25 to 85 °C
LA 200-P/SP3	Datasheet	200 A	15 to 15	0 to 45 °C
LA 200-P/SP4	Datasheet	200 A	12 to 15	-25 to 85 °C
LA 205-S	Datasheet 3D	200 A	15 to 12	-10 to 85 °C
LA 205-S/SP1	Datasheet	200 A	15 to 12	-10 to 85 °C
LA 205-S/SP21	Datasheet 3D	300 A	24 to 15	-40 to 85 °C
LA 205-S/SP33	Datasheet	300 A	15 to 15	-40 to 70 °C
LA 205-S/SP6	Datasheet 3D	200 A	15 to 12	-40 to 85 °C
LA 205-T/SP16	Datasheet 3D	200 A	24 to 15	-25 to 75 °C
LA 200-SD/SP3	Datasheet 3D	200 A	24 to 24	-30 to 70 °C
LA 255-S	Datasheet 3D	250 A	18 to 12	-10 to 85 °C
LA 305-S	Datasheet 3D	300 A	15 to 12	-10 to 85 °C
LA 305-S/SP1	Datasheet	500 A	15 to 12	-10 to 85 °C
LA 305-S/SP19	Datasheet 3D	500 A	24 to 15	-40 to 85 °C
LA 305-S/SP4	Datasheet 3D	300 A	15 to 12	-25 to 85 °C
LA 305-S/SP5	Datasheet	300 A	15 to 12	-10 to 85 °C
LA 305-S/SP6	Datasheet 3D	300 A	24 to 15	-25 to 85 °C
LA 305-S/SP8	Datasheet 3D	300 A	15 to 12	-40 to 85 °C
LA 306-S	Datasheet 3D	300 A	15 to 15	-40 to 85 °C
LA 306-S/SP1	Datasheet	400 A	15 to 15	-40 to 85 °C
LA 306-S/SP4	Datasheet	480 A	15 to 15	-40 to 70 °C
LA 306-S/SP2	Datasheet	300 A	24 to 24	-40 to 75 °C
LA 200-SD/SP4	Datasheet 3D	200 A	24 to 24	-40 to 85 °C
