HAH3DR シリーズ
HAH3DRは、xEVに搭載される車載用高電圧トラクション?インバーター用の三相電流センサーです。
xEV車載用トラクション?インバーター[HAH3DR]について
?
HAH3DR 製品紹介ページ
?
レム電流センサー
オープンループホールベース電流センサーは、センサースロットに挿入されたバスバーに流れる一次電流によって発生する磁界を測定し、一次電流に比例したガルバニック絶縁された出力を提供します。このセンサーは、雙方向のDCおよびAC電流を測定することができ、出力は-IPNで0.5V、0Aで2.5V、+IPNで4.5Vとなっています。レシオメトリック出力により、電流センサーはADC（Analog to Digital Converter）と同じ電源を共有することができ、基準の不一致による信號変換時の誤差を防ぐことができます。
LEMが設計した磁気コアをLEM獨自のASICで厳密に制御して組み立て校正することで、低オフセット?優れたリニアリティ?溫度や壽命に左右されない高い精度を実現しています。
HAH3DRシリーズ
HAH3DRシリーズは、モーター制御アプリケーションに必要な高速応答性、高帯域幅、高dV/dtレベルへの耐性を実現するように設計されています。
センサーのメカニカルな統合がコンパクトなアセンブリの核心であるため、LEM社は以下の2つの異なるデザインを開発しました。
?
-
HAH3DR S07/SPxは、Infineon HybridpackTM Driveなどのインバータモジュール內に収まるように設計されており、ゲートドライバ基板に圧入して接続します。
-
HAH3DRのS0xバージョンは、太いバスバーにフィットするように設計されており、ケーブルコネクタ付きで提供されています。S0xバージョンは電流センサーがインバータモジュールから離れた場所に設置したいソリューションをお探しのお客様にお勧めです。
機能とアプリケーション
- 開ループホール効果電流センサ
- 雙方向のAC/DC電流の測定が可能
- ガルバニック絶縁
- ?レシオメトリック出力
- 最大1200A (1500Aは現在開発中)
- 高精度、高リニアリティ、低いオフセットを溫度と壽命に応じて実現
- 高速応答性、高帯域幅
- 優れたクロストークイミュニティ
- 高dV/dtに対する耐久性
- IGBTとSiCのインバータパワーモジュール用のコンパクトなフットプリントを実現
- 多彩な実裝方法
- 車載規格取得済み
- トラクション?インバータ用
- ISO 26262の安全関連アプリケーションに適応する品質管理された製品
?
IGBTとSICインバーターモジュール用HAH3DR S07のご紹介
HAH3DR S07/SPxは、リードピッチ、バスバー開口部、取り付け穴、パッケージの高さ、ゲートドライバ基板へのプレスフィット接続など、InfinineonのHybridpackTM Driveパッケージなどの標準的なインバータモジュールにぴったりとフィットするように設計されており、ピン?トゥ?ピンの互換性があります

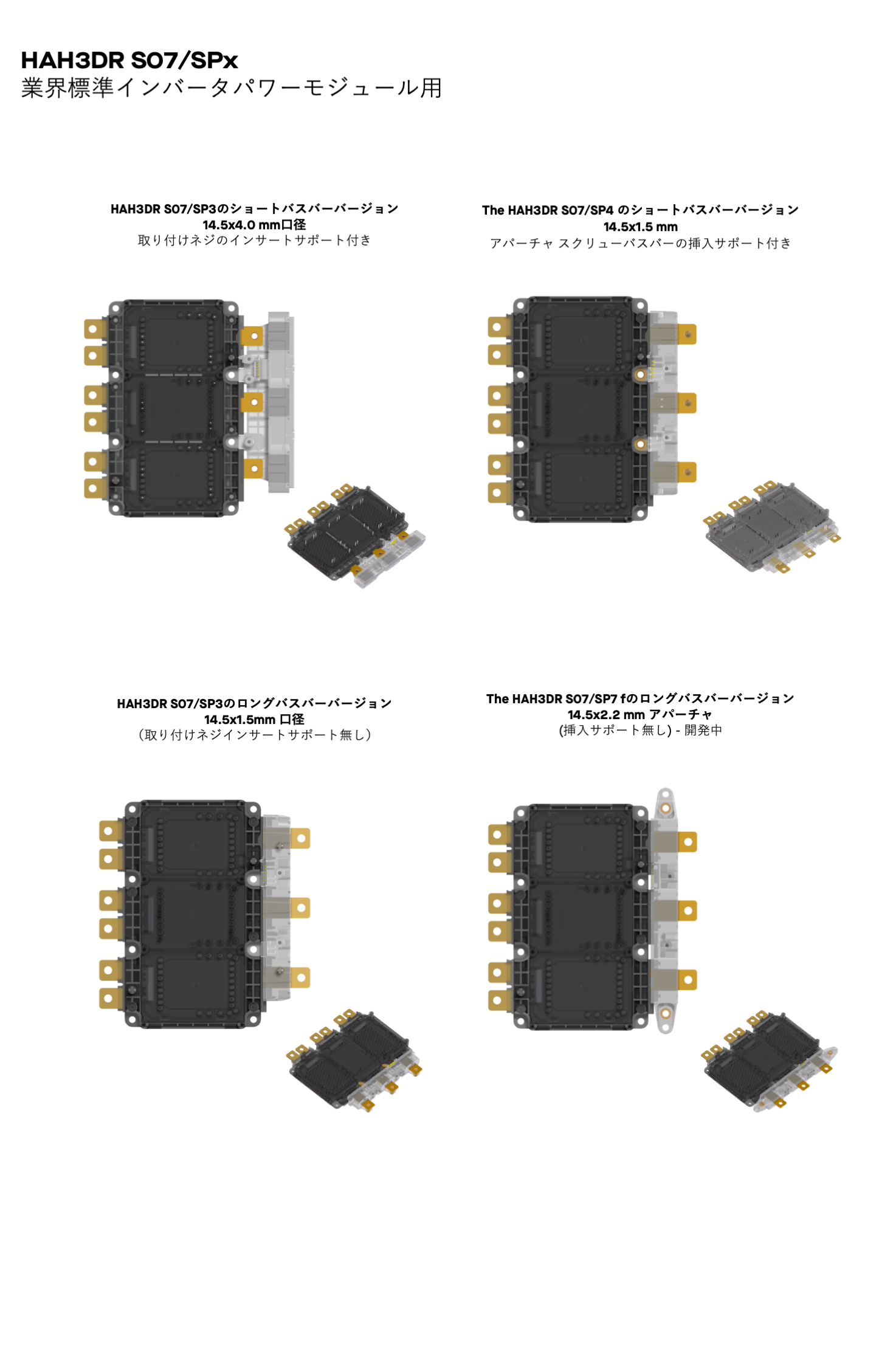

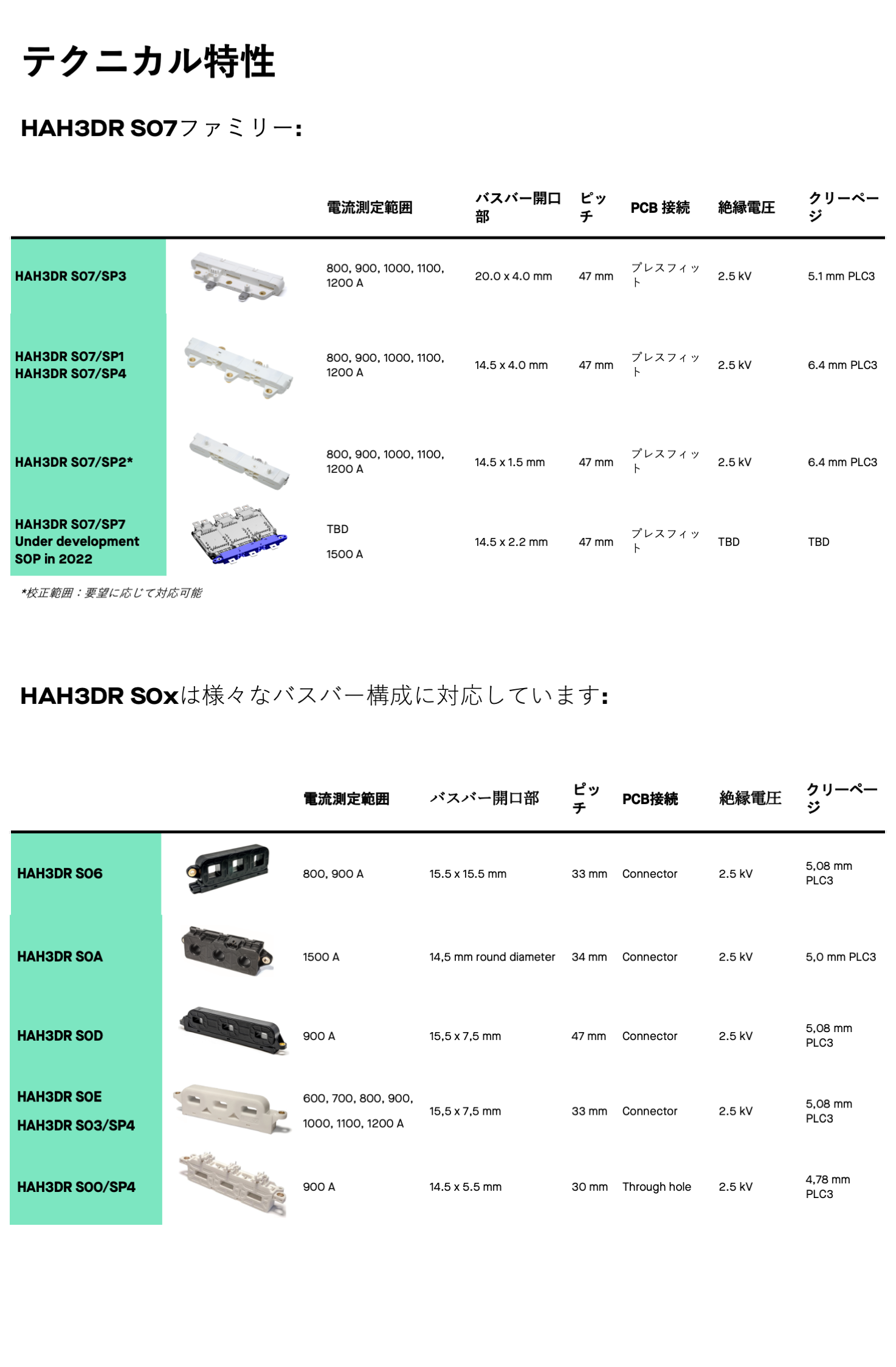

HAH3DR S07は取り付け條件に応じてさまざまなバーションを用意しております。
