HAH3DR系列
HAH3DR是一款三相電流傳感器，應用于xEV汽車高壓電機逆變器方面。
適用于IGBT和SIC逆變電源模塊
HAH3DR車用高壓驅動電流傳感器
?
HAH3DR產品頁面
?
?
LEM電流傳感器
開環霍爾電流傳感器測量穿過傳感器開孔的銅排中原邊電流產生的磁場，并輸出與原邊電流隔離的成比例的電壓模擬信號。該傳感器可以測量雙向直流和交流電流，輸出范圍為0.5V (-IPN)、2.5 V (0A)以及4.5V (+IPN)。電流傳感器與外接ADC共用相同電源，通過比率輸出,防止在信號轉換過程中由于參考電壓不匹配造成的錯誤。
萊姆公司采用自主開發的ASIC和自主設計的磁芯，傳感器在嚴格管控下裝配和校準，可實現全溫度范圍、全生命周期的低零漂、極好的線性度和高精度。
HAH3DR系列
HAH3DR系列旨在電機控制應用中實現快速響應、高帶寬和承受高dV/dt沖擊。為了實現系統集成的小型化，萊姆公司在HAH3DR系列中開發了兩種不同的設計：
- HAH3DR S07/SPx版本適用于安裝在逆變器模塊內，如英飛凌HybridpackTM驅動器，并通過壓接方式連接到驅動板。
- HAH3DR S0x版本適用于厚銅排和電纜連接器連接。S0x版本特別適合于電流傳感器位置遠離逆變器模塊的應用場景。
產品特點與應用：
- ?開環霍爾效應電流傳感器
- 能夠測量雙向交流和直流電流
- 電流隔離
- 比率輸出
- 最大量程1200 A（1500 A量程產品正在開發中）
- 全溫度范圍全生命周期的高全局精度、高線性度和低零漂
- 快速響應，高帶寬
- 極好的抗串擾性能
- 耐高dV/dt沖擊
- 緊湊設計，適用于IGBT和SiC逆變電源模塊?
多種安裝選項 - 滿足AECQ
- 適用于高壓逆變器
特定條件下適用于安全方面相關應用的QM產品 ?

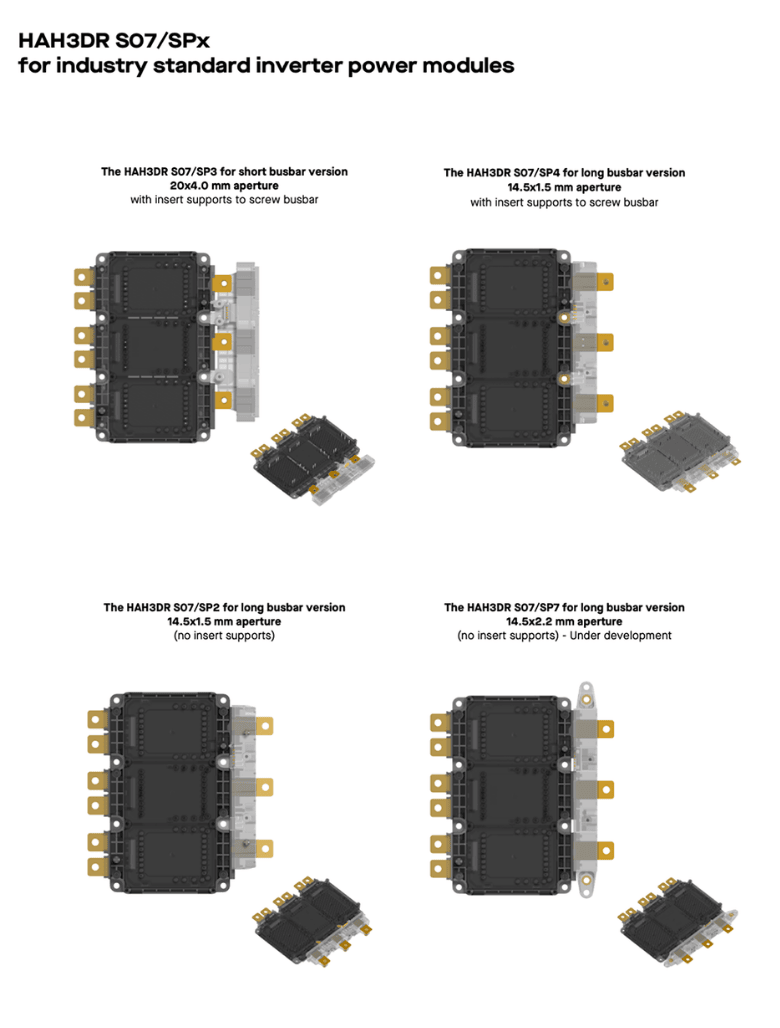

HAH3DR S07/SPX版本電流傳感器（適用IGBT/SIC逆變器集成）

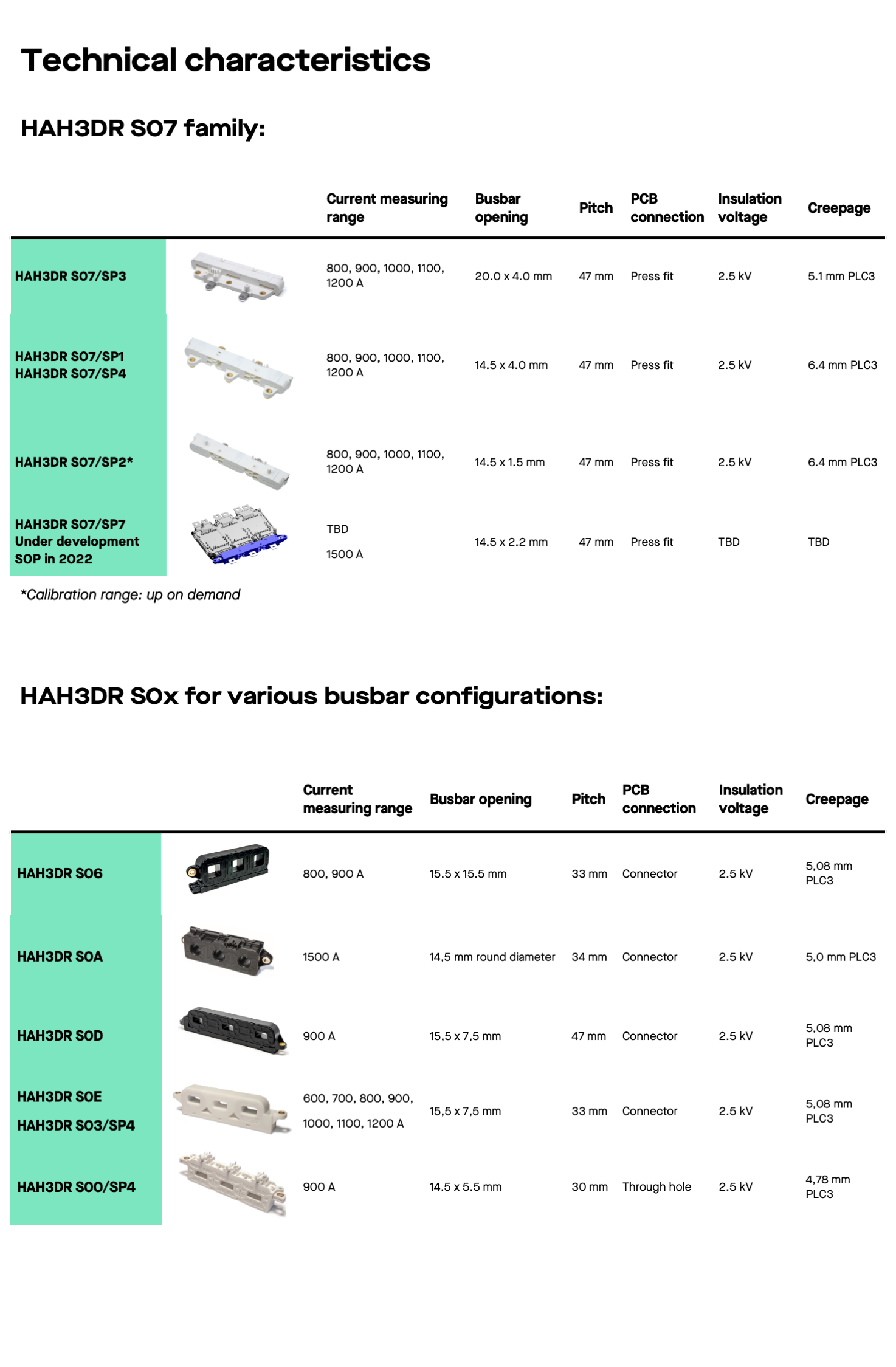

HAH3DR S0X版本電流傳感器（適應多種銅排）
HAH3DR-S06, S0A, S0D, S0E, S03/SP4適用于不同形狀、厚度和間距的銅排的電流測量。配有電纜連接器插孔，可以通過線纜將傳感器信號輸出到遠離逆變器的控制板。
更大銅排開孔，可以利用傳感器與銅排的間隙或附加絕緣保護層，增加傳感器與高壓銅排之間的放電間隙和爬電距離。
HAH3DR S00/SP4通過通孔連接位于正上方的驅動板。
例如，HAH3DR S03/SP4通過與銅排之間的間隙或者絕緣層加強絕緣。
?
例如，左側和右側銅排通過間隙絕緣，中間銅排通過絕緣層絕緣。
