低功耗、多功能輸出型積分器
用于羅戈斯基的LEM集成器
多輸出數字羅氏線圈積分器
積分器 AI-PMUL 系列
主要特點和優點
- 羅氏線圈配套積分器
- 對羅氏線圈二次側輸出信號進行積分處理
- 線性誤差低于0.1%
- 結合LEM ART、ARU及ARH系列0.5級羅戈夫斯基線圈，提供通用計量與監測解決方案
- 緊湊設計，適用于DIN導軌安裝
參數
- 從100A到5000A有12種原邊電流量程可選
- 可配套從22.5mV/KA到120mV/KA 6種輸出的羅氏線圈
- 6種輸出類型可選： 4種真有效值輸出0-20mA, 4-20mA, 0-5V & 0-10V和2種瞬時電壓輸出0-225mV and 0-333mV
- 可以通過2個按鈕進行設置
- 兩種顏色LED燈指示配置狀態
- 工作溫度-25C 到+70°C
- 單電源供電：+24V
- 防護等級 IP2X
- 插入式端子
- 單個電源可為三個相互連接的設備供電
典型應用
- 中壓/低壓變電站：變壓器狀態監測
- 電力測量：有功功率計算的電流測量
- 建筑物分項計量：能效監測、消耗分析和成本分配
- 電能質量監測：電力負載和配電系統設備
- 故障檢測、隔離和修復 (FDIR)
- 遠程終端設備 (RTU)
- 自動化
- 智能電網
可選配用于小電流測量的 SMA 同軸電纜端子。
3 個積分器器 AI-PMUL 可疊加在一起，并可選配一個連接器，共用一個電源。
積分器 AI-PMUL 系列下載和技術特性

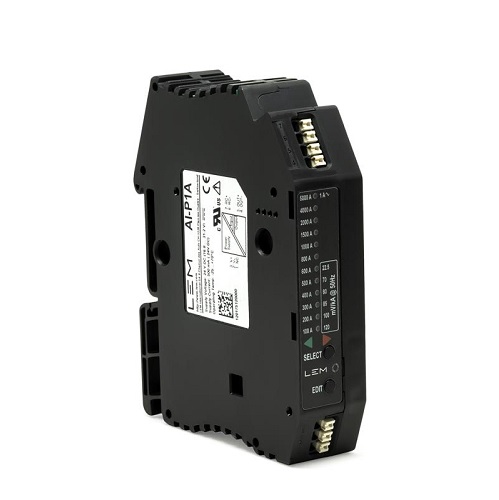

積分器 AI-P1A 系列
主要特點和優點
- 羅戈夫斯基線圈積分器
- 羅戈夫斯基線圈二次信號信號調理器
- 線性誤差低于0.1%
- 配合LEM ART、ARU及ARH 0.5級羅戈夫斯基線圈，提供通用計量與監測解決方案
- 緊湊設計，適用于DIN導軌安裝
特點
- 12個電流量程可選，范圍100至5000安培
- 6檔羅戈夫斯基線圈靈敏度可選，范圍22.5至120毫伏/千安
- 1 安培瞬時輸出信號
- 通過兩個按鈕實現簡易配置
- 可見雙色LED指示運行狀態
- 工作溫度范圍 -25°C 至 +70°C
- 單電源電壓 +24 V
- 防護等級 IP2X
- 推入式端子
- 單電源可為三臺相互連接的設備供電。
典型應用
- 中壓/低壓變電站：變壓器狀態監測
- 電力測量：有功功率計算的電流測量
- 建筑物分項計量：能效監測、消耗分析和成本分配
- 電能質量監測：電力負載和配電系統設備
- 故障檢測、隔離和修復 (FDIR)
- 遠程終端設備 (RTU)
- 自動化
- 智能電網
可選配用于小電流測量的 SMA 同軸電纜端子
積分器 AI-P1A 系列下載和技術特性
