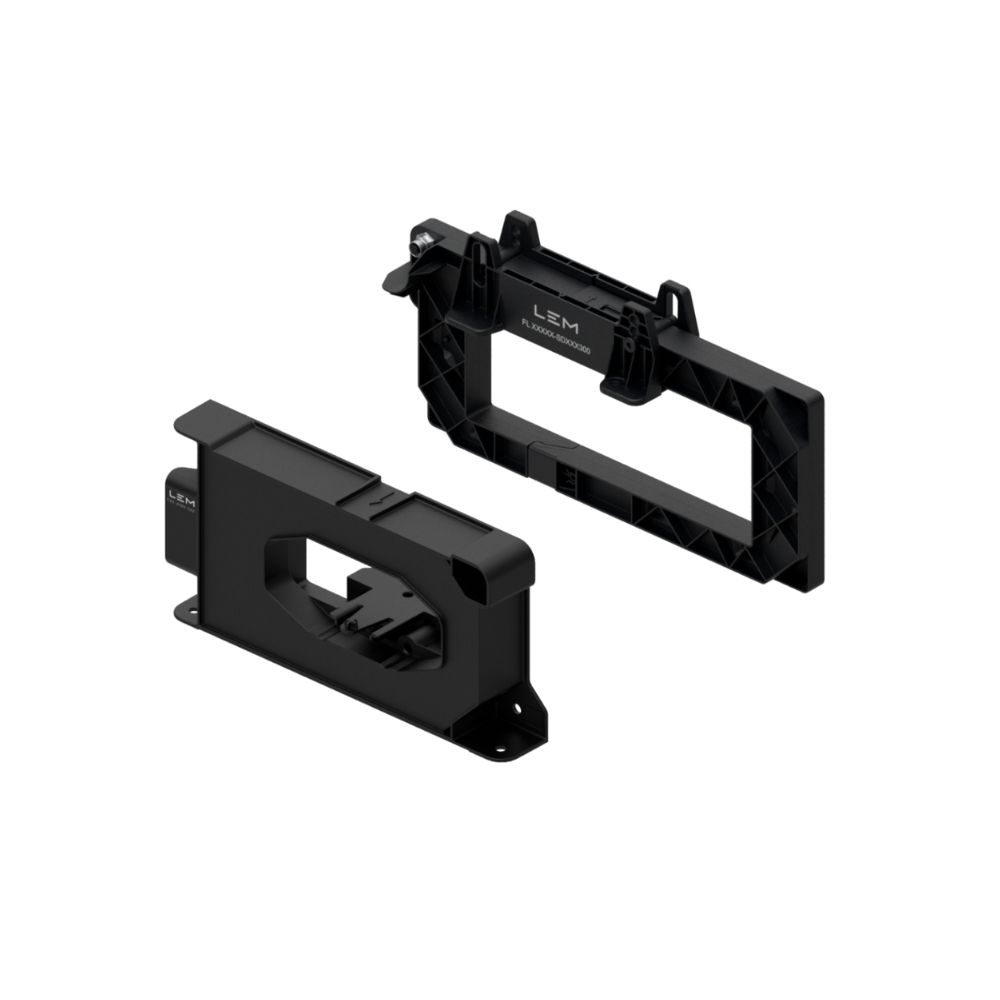

FRS, FL - 開環無芯積分傳感器
我們全新的 FRS 和 FL 產品系列專為電子測量直流、交流和脈沖電流而設計，初級電路和次級電路之間采用電隔離。
FRS 電流傳感器可測量高達 9000 A 的電流，而 FL 傳感器可測量高達 42 kA 的電流。兩個產品系列均可提供電流輸出（4-20 mA）或瞬時電壓輸出（0-5 V）。
兩個產品系列的主要區別在于傳感器的尺寸： FRS 傳感器的孔徑為 104 毫米，而 FL 傳感器的孔徑寬度為 200 毫米或 300 毫米。
FRS 和 FL 無芯傳感器采用 OLCI（開環無芯積分）技術，可確保在工業、牽引和軌道旁應用中進行可靠、精確的電流測量。
FRS、FL - 功能和優點
特點
- 爾效應開環無芯積分電流傳感器
- 單極或雙極一次電流測量，最高 42 kA
- 4-20 mA 瞬時電流輸出或 0-5 V 瞬時電壓輸出
- +12 或 +24 V 直流電源
- 初級和次級電路之間電隔離
- 工廠校準
FRS 傳感器可確保單極或雙極測量一次電流，最高可達 9000 A，同時還具有以下特點
- 高帶寬 > 1 MHz
- 延遲時間極短，可達 < 400 ns
主要特點
- 量范圍寬
- 無磁偏移
- 低消耗、低損耗
- 矩形母線尺寸范圍廣
- 重量輕
- M12 現場連接器
此外，FL 電流傳感器還提供兩種孔徑寬度：200 毫米和 300 毫米。
典型應用
FRS 和 FL 無芯大電流傳感器以其測量直流、交流和脈沖電流的能力而著稱，廣泛應用于各種工業領域以及牽引和軌道旁應用。這些應用的例子包括
- 風力渦輪機功率轉換器
- 電解槽
- 大功率驅動器
視頻
FRS & FL - 開環無芯積分式 (OLCI) 電流傳感器
FRS、FL 傳感器 符合標準
| FRS, FL Series |
|---|
| IEC 62477-1: 2022 |
| IEC 61800-5-1: 2022 |
| IEC 62109-1: 2010 |
| IEC 61010-1: 2010 |
| EN 50155: 2021 |
| IEC 61992-7-2: 2006 |
| UL 61010-1: 3ED 2022 |
LEM FRS、FL - 下載和技術特性
FRS Series
產品 | 檢查庫存 | 文件 | 一次額定有效值電流 | 電源電壓范圍 | 運算溫度 |
|---|---|---|---|---|---|
| FRS 1000-S | 3D Datasheet User guide | 1000 A | 12 to 24 | -40 to 85°C | |
| FRS 1000-SBI | 3D Datasheet User guide | 1000 A | 12 to 24 | -40 to 85°C | |
| FRS 1500-SBI | 3D Datasheet User guide | 1500 A | 12 to 24 | -40 to 85°C | |
| FRS 2000-S | User guide | 2000 A | 12 to 24 | -40 to 85°C | |
| FRS 2000-SBI | 3D Datasheet User guide | 2000 A | 12 to 24 | -40 to 85°C | |
| FRS 2000-SUI | User guide | 2000 A | 12 to 24 | -40 to 85°C | |
| FRS 3000-S | 3D Datasheet User guide | 3000 A | 12 to 24 | -40 to 85°C | |
| FRS 3000-SUI | 3D Datasheet User guide | 3000 A | 12 to 24 | -40 to 85°C |
FL Series
